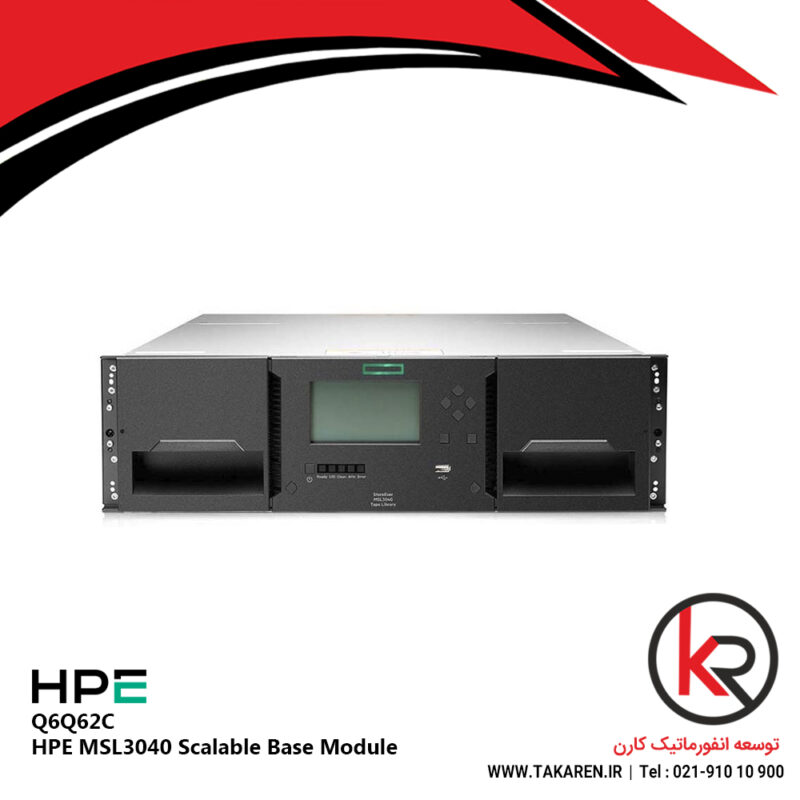

HPE MSL3040 Scalable Base Module Q6Q62C

چکیده

ماژول پایه HPE StoreEver MSL3040 (Q6Q62C) هسته مرکزی یکی از ماژولارترین و مقرون‌به‌صرفه‌ترین کتابخانه‌های نوار (Tape Library) در کلاس enterprise برای سازمان‌های متوسط تا بزرگ است. این سیستم با طراحی Scalable (مقیاس‌پذیر) خود، امکان رشد تدریجی و بدون دردسر ظرفیت ذخیره‌سازی و عملکرد را فراهم می‌کند. این مقاله به بررسی عمیق معماری، مشخصات فنی، قابلیت‌های کلیدی و سناریوهای استقرار این راه‌حل قدرتمند ذخیره‌سازی می‌پردازد.

فصل ۱: معرفی و بررسی کلی Q6Q62C

HPE StoreEver MSL3040 پایه‌ای است که سیستم کتابخانه نوار ماژولار (MSL) حول آن ساخته می‌شود. این ماژول پایه به تنهایی یک کتابخانه کاملاً کاربردی است و با اضافه کردن ماژول‌های گسترشی (Expansion Modules)، می‌توان آن را به یک سیستم بسیار بزرگ ارتقا داد.

• مدل: Q6Q62C
• رده: Enterprise-Class Modular Tape Library
• هدف بازار: سازمان‌هایی با نیاز به بک‌آپ، بازیابی فاجعه (Disaster Recovery) و آرشیو بلندمدت داده‌های حجیم (از چند ده ترابایت تا چند پتابایت).

فصل ۲: معماری و مشخصات فنی دقیق Q6Q62C

۲. ۱ طراحی فیزیکی و سخت‌افزار

• فرم فاکتور: Rack-mountable، ۴U (۴ unit) ارتفاع در rack استاندارد ۱۹ اینچ.
• درایوهای نوار:
  • پیکربندی استاندارد: پشتیبانی از ۱ تا ۲ درایو LTO نسل ۸ یا ۹ (درایوها به صورت جداگانه خریداری می‌شوند).
  • نوع درایو: LTO Ultrium (نیمه‌قد یا Half-height).
  • interface: SAS 12Gb/s (پشتیبانی عقب‌گرد از 6Gb/s و 3Gb/s).
• ظرفیت کارتریج (اسلات):
  • ظرفیت پایه: ۴۰ اسلات (حفره) برای نگهداری کارتریج‌های نوار LTO.
  • نوع کارتریج پشتیبانی شده: LTO Ultrium (نسل ۹، ۸، ۷ و با قابلیت خواندن از نسل‌های قبلتر).
• منبع تغذیه: دو منبع تغذیه Hot-Pluggable و redundant (اضافی). در صورت failure یکی، دیگری به طور خودکار بار را به عهده می‌گیرد بدون ایجاد وقفه در عملیات.
• خنک‌کنندگی: دو فن Hot-Swappable و redundant برای اطمینان از خنک‌کاری مناسب و جلوگیری از overheating.
• رابط مدیریت:
  • پورت Ethernet اختصاصی ۱۰/۱۰۰ برای مدیریت خارج از باند (Out-of-Band) via Web GUI.
  • پورت سریال (Serial) برای مدیریت مبتنی بر متن (CLI).

۲. ۲ عملکرد و سرعت Q6Q62C

• سرعت انتقال داده: کاملاً وابسته به درایوهای نصب‌شده است.
  • با LTO-9 Drive: تا ۴۰۰ مگابایت بر ثانیه بومی (بدون فشرده‌سازی) و تا ۱۰۰۰ مگابایت بر ثانیه (۲.۵:۱ فشرده‌سازی).
  • با LTO-8 Drive: تا ۳۶۰ مگابایت بر ثانیه بومی و تا ۹۰۰ مگابایت بر ثانیه با فشرده‌سازی.
• مکانیزم رباتیک:
  • یک سیستم picker رباتیک با دقت بالا که مسئول جابه‌جایی کارتریج‌ها بین اسلات‌ها و درایوها است.
  • میانگین زمان دسترسی (Average Access Time): کمتر از ۲۰ ثانیه (شامل زمان یافتن کارتریج، برداشتن و load کردن آن در درایو).

۲. ۳ مقیاس‌پذیری (Scalability) – مهمترین ویژگی
ماژول پایه MSL3040 به تنهایی یک سیستم کامل است، اما نقطه قوت واقعی آن در توانایی گسترش است:

• ماژول‌های گسترش (Expansion Modules): می‌توان تا دو ماژول گسترش MSL3040 (مانند مدل Q6Q63A) را به صورت زنجیروار به این پایه متصل کرد.
• حداکثر پیکربندی (پایه + ۲ گسترش):
  • کل اسلات‌های کارتریج: ۴۰ + (۲ × ۴۰) = ۱۲۰ اسلات.
  • کل درایوها: ۲ + (۲ × ۲) = ۶ درایو.
• ظرفیت ناخالص کل (با LTO-9 و فشرده‌سازی ۲.۵:۱):
  ۱۲۰ کارتریج × ۴۵ ترابایت = ۵.۴ پتابایت (۵,۴۰۰ ترابایت).

نمودار معماری مقیاس‌پذیری MSL3040 Q6Q62C

+—————————+      +—————————+      +—————————+

|                           |      |                           |      |                           |

|   MSL3040 Base Module     |=====>|   MSL3040 Expansion Module |=====>|   MSL3040 Expansion Module |

|      (40 Slots, 2 Drives) |      |        (40 Slots, 2 Drives)|      |        (40 Slots, 2 Drives)|

|                           |      |                           |      |                           |

+—————————+      +—————————+      +—————————+

< 4U Height >                  < 4U Height >                  < 4U Height >

شکل ۱: نحوه اتصال ماژول‌های گسترش به ماژول پایه برای ایجاد یک سیستم یکپارچه با ۱۲۰ اسلات و ۶ درایو.

فصل ۳: قابلیت‌های کلیدی و نرم‌افزار مدیریت

۳. ۱ قابلیت‌های امنیتی Q6Q62C

• HPE StoreEver Encryption: امکان رمزنگاری سخت‌افزاری داده‌ها در حال نوشتن روی نوار با استفاده از کلیدهای AES-256-bit. این کار بار پردازشی را از سرور اصلی دور می‌کند.
• پشتیبانی از مدیریت کلید: یکپارچه با solutions مدیریت کلید enterprise مانند IBM Security Key Lifecycle Manager، Oracle Key Manager، و غیره.
• قابلیت قفل درب (Door Lock): برای محافظت فیزیکی از کارتریج‌ها.

۳. ۲ قابلیت‌های مدیریت و مانیتورینگ

• HPE TapeAssure: یک سرویس مبتنی بر cloud که سلامت، utilization و performance تمامی درایوها و کتابخانه‌های HPE StoreEver را در زیرساخت شما به طور مرکزی مانیتور می‌کند و گزارش‌های پیش‌بینیکننده ارائه می‌دهد.
• HPE Library and Tape Tools (L&TT): یک نرم‌افزار تشخیصی و عیب‌یابی جامع و رایگان برای تعمیرکاران و ادمین‌ها.
• رابط کاربری تحت وب (Web GUI): یک رابط کاربری و مدرن برای مدیریت روزمره، نظارت بر وضعیت، انجام inventory و به روزرسانی firmware.

۳. ۳ قابلیت‌های عملیاتی

• بارکد خوان (Barcode Reader): برای شناسایی سریع و دقیق کارتریج‌ها و جلوگیری از خطای انسانی.
• Partitioning (مجازی‌سازی): امکان تقسیم منطقی کتابخانه فیزیکی به چندین کتابخانه مجازی (Partitions) که می‌توانند به سرورهای مختلف اختصاص داده شوند. این قابلیت امکان به اشتراک‌گذاری یک کتابخانه فیزیکی بین چندین اپلیکیشن یا سرور را فراهم می‌کند.
• Inventory سریع: توانایی اسکن تمامی اسلات‌ها و شناسایی کارتریج‌ها در عرض چند دقیقه.

فصل ۴: سناریوهای استقرار و کاربردها Q6Q62C

• بک‌آپ اولیه/ثانویه: استفاده به عنوان مقصد نهایی برای بک‌آپ‌های شبانه (Nightly Backups) از نرم‌افزارهایی مانند Veeam, Veritas NetBackup, Micro Focus Data Protector.
• آرشیو بلندمدت: ذخیره‌سازی داده‌های regulatory، مالی، علمی، ویدیویی و تحقیقاتی که باید برای دهه‌ها نگهداری شوند.
• Air-Gapped Backup: با امکان خارج کردن فیزیکی کارتریج‌ها و نگهداری آنها در مکانی امن، بهترین دفاع در برابر باج‌افزارها و حمله‌های سایبری است.
• Tiered Storage: در کنار راه‌حل‌های دیسکی مانند HPE StoreOnce، به عنوان لایه ذخیره‌سازی مقرون‌به‌صرفه (Cost-effective Tier) در یک استراتژی ذخیره‌سازی چندلایه عمل می‌کند.

فصل ۵: جمع‌بندی و نتیجه‌گیری

ماژول پایه HPE StoreEver MSL3040 (Q6Q62C) یک سرمایه‌گذاری هوشمندانه برای سازمان‌هایی است که به دنبال یک راه‌حل بک‌آپ و آرشیو مقیاس‌پذیر، قابل اعتماد و بسیار امن هستند. طراحی ماژولار آن انعطاف‌پذیری بی‌نظیری ارائه می‌دهد و به سازمان‌ها اجازه می‌دهد همگام با رشد نیازهای داده‌ای خود، بدون نیاز به تعویض کل سیستم، سرمایه‌گذاری کنند. یکپارچه‌سازی با نرم‌افزارهای مدیریتی پیشرفته HPE و پشتیبانی از آخرین فناوری‌های LTO، آن را به یک انتخاب future-proof و enterprise-grade تبدیل کرده است.

این سیستم به‌وضوح نشان می‌دهد که چرا فناوری نوار مغناطیسی نه تنها منسوخ نشده، بلکه در عصر داده‌های حجیم و تهدیدات سایبری، بیش از هر زمان دیگری مرتبط و حیاتی است.
