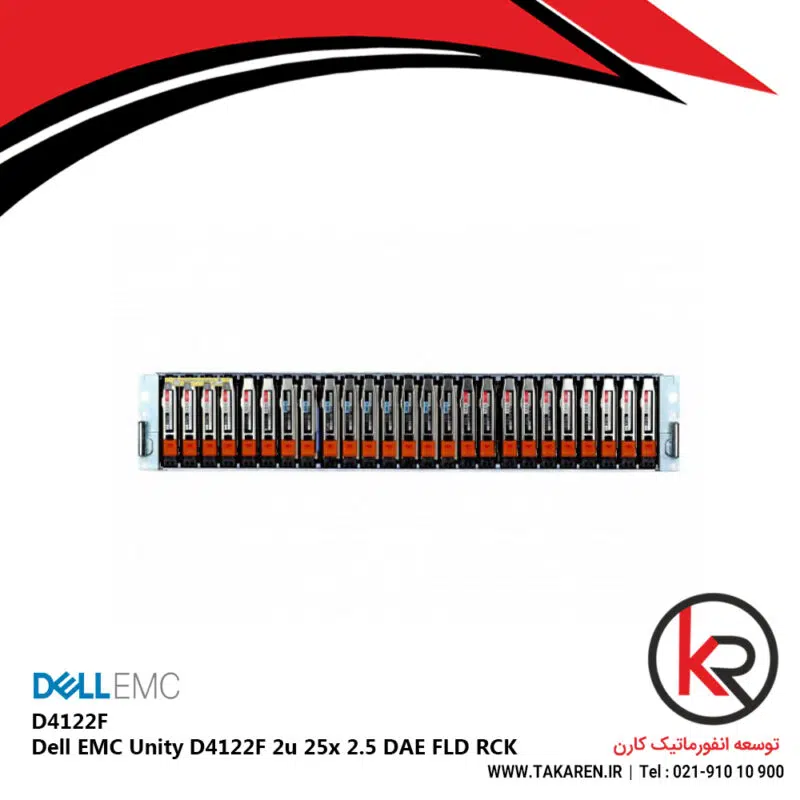

Dell EMC Unity 2u 25x 2.5 DAE D4122F

جعبه دیسک پرتراکم SAS برای پلتفرم Unity

Dell EMC Unity DAE (Disk Array Enclosure) مدل D4122F یک جعبه دیسک (Disk Shelf) یا واحد گسترش (Expansion Enclosure) با فرم‌فاکتور 2U است که برای سیستم‌های ذخیره‌سازی Dell EMC Unity خانواده 300F/400F/500F طراحی شده است. این مدل با پشتیبانی از ۲۵ درایو ۲.۵ اینچی SAS، بالاترین تراکم درایو را در پلتفرم Unity ارائه می‌دهد و برای ایجاد لایه‌های عملکردی (Performance Tier) با SSDهای پرسرعت یا تیر ظرفیت (Capacity Tier) با درایوهای SAS HDD ایده‌آل است.

۱. مشخصات کلی و معرفی D4122F

• سازنده: Dell Technologies

• پلتفرم: Dell EMC Unity (All-Flash & Hybrid)

• نوع: DAE (Disk Array Enclosure) – واحد دیسک آرایه

• مدل: D4122F

• فرم فاکتور: 2U Rackmount

• تعداد درایو: ۲۵ درایو ۲.۵ اینچی Hot-Swappable

• نصب: فلد راک (FLD RCK) – نشان‌دهنده نصب در رک فلد راک استاندارد با ریل‌های از پیش نصب‌شده.

۲. معماری و ویژگی‌های کلیدی D4122F

۲.۱. معماری SAS 12Gbps Dual-Port

• اتصال به کنترلر Unity: از طریق کابل‌های Mini SAS HD (SFF-8644) 12Gb/s به SP (Storage Processor) های سیستم Unity اصلی متصل می‌شود.

• معماری افزونه (Redundant): هر DAE دارای دو I/O Module (IOM) است که هر کدام به یک SP متصل می‌شوند. این طراحی مسیر دوگانه (Dual-Path) برای دسترسی به هر درایو فراهم می‌کند و در صورت خرابی یک مسیر یا IOM، دسترسی بدون وقفه ادامه می‌یابد.

• SAS Expander: هر IOM شامل یک Expander SAS است که اتصال بین پورت‌های ورودی و تمامی درایوها را مدیریت می‌کند.

۲.۲. طراحی برای تراکم و خنک‌کاری D4122F

• چگالی بالا: قرارگیری ۲۵ درایو در 2U (چگالی ۱۲.۵ درایو بر یونیت) که برای محیط‌هایی با محدودیت فضای رک بسیار ارزشمند است.

• خنک‌کنندگی بهینه: با وجود تراکم بالا، این DAE مجهز به چندین فن Hot-Swappable با کنترل سرعت خودکار است تا جریان هوای کافی برای درایوهای پرترافیک (به ویژه SSDها) فراهم کند.

• مدیریت توان: منبع تغذیه‌های افزونه با کارایی بالا.

۳. مشخصات فنی دقیق D4122F

۴. نقش در پلتفرم Dell EMC Unity D4122F

۴.۱. عملکرد در معماری Unity

• واحد گسترش پایه: D4122F بلوک ساختمانی اصلی برای افزودن ظرفیت به یک سیستم Unity است.

• ایجاد لایه‌های ذخیره‌سازی (Tiering): با نصب SSDهای SAS پرسرعت در این DAE، یک لایه عملکرد (Extreme Performance Tier) ایجاد می‌شود. با نصب درایوهای SAS 10K/15K، یک لایه ظرفیت (Performance Tier) شکل می‌گیرد.

• مدیریت متمرکز: این DAE و درایوهایش به طور کامل توسط نرم‌افزار مدیریتی Unisphere سیستم Unity مدیریت می‌شوند. مدیر سیستم، DAE را به عنوان بخشی یکپارچه از آرایه می‌بیند.

۴.۲. پیکربندی‌های رایج

• اتصال مستقیم: هر DAE به هر دو SP (Storage Processor) سیستم Unity متصل می‌شود.

• اتصال زنجیره‌ای: برای صرفه‌جویی در پورت‌های SAS روی SPها، چندین DAE می‌توانند در یک زنجیره SAS به هم متصل شوند (با رعایت محدودیت‌های طول کابل و تعداد پشتیبانی‌شده توسط Unity).

۵. مزایای کلیدی

1. تراکم بی‌نظیر: بیشترین تعداد درایو ۲.۵ اینچی را در بین DAEهای Unity ارائه می‌دهد (۲۵ درایو در 2U).

2. عملکرد بالا: معماری SAS 12Gb/s کامل، پهنای باند کافی برای SSDهای پرسرعت را فراهم می‌کند.

3. قابلیت اطمینان: طراحی کاملاً افزونه با IOM، پاور و فن‌های Hot-Swappable.

4. یکپارچگی کامل: تست و تأیید شده با درایوهای Dell EMC برای کارکرد بی‌نقص تحت Unisphere.

5. انعطاف‌پذیری: پشتیبانی همزمان از SSD و HDD در یک محفظه (با توجه به مجوز نرم‌افزاری Unity).

۶. جمع‌بندی و جایگاه در بازار

Dell EMC Unity DAE D4122F یک جعبه دیسک پرتراکم، کارآمد و قابل اعتماد است که ستون فقرات توسعه ظرفیت در سیستم‌های Unity All-Flash و Hybrid را تشکیل می‌دهد.

کاربرد اصلی: استفاده در مراکز داده‌ای که به تراکم بالا، عملکرد خوب و یکپارچگی مدیریتی نیاز دارند، مانند:

• محیط‌های مجازی‌سازی (VMware, Hyper-V)

• پایگاه داده‌های سازمانی

• برنامه‌های کاربردی تجاری (ERP, CRM)

مقایسه با سایر DAEهای Unity:

• در مقابل DAEهای ۳.۵ اینچی (مانند DPE): تراکم بیشتر، مناسب‌تر برای SSDها و درایوهای 10K/15K کوچک.

• در مقابل DAEهای قدیمی‌تر (مانند DAE از نسل VNX): استفاده از استاندارد SAS 12Gb/s و طراحی بهینه‌تر برای Unity.

به طور خلاصه، D4122F یک “جعبه جادویی پرتراکم” برای پلتفرم Unity است که امکان بسته‌بندی حجم زیادی از عملکرد (با SSD) یا ظرفیت (با HDD) را در کمترین فضای ممکن فراهم می‌آورد و گزینه‌ای ایده‌آل برای سازمان‌های در حال رشد است.
